全自動圓片落料生產線加工

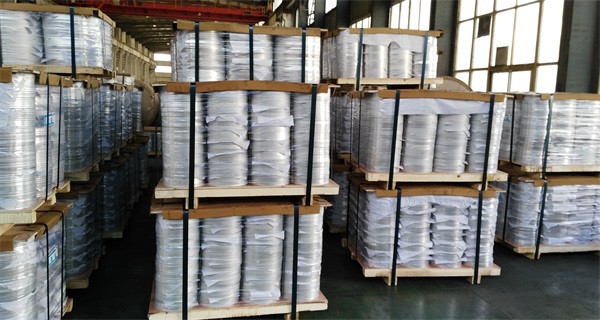

濟南匯豐鋁業有限公司鋁圓片開卷落料生產線，是全自動一體化的鋁圓片生產設備，能夠在鋁卷上直接進行圓片沖壓落料，不需要剪切、分條等工序，產品廣泛應用在鋁加工制造業的炊具用拉伸鋁圓片、燈具拉伸鋁圓片、交通指示標牌鋁圓片、鋁罐和罐體封頭等各類所需鋁圓片、鋁圓盤的行業，已滿足企業大量的圓片毛坯生產需求。本設備根據卷材寬度和圓片直徑自動選擇最適合的排樣方式，在鋁卷開卷校平的同時直接進行落料加工生產，遠遠優于其它圓片落料方式，為企業節約大量生產成本。
鋁圓片開卷落料生產線主要組成設備有：上料臺車、開卷機、校平機、送料機、擺動單元、專用閉式單點機械壓力機、快速換模裝置、碼垛單元、廢料剪切、液壓系統、電氣控制系統等。
生產線技術特點：
1、數控全自動，本該生產線自卷材開卷起，直至整卷材料全部落料完成中間不需要人工接觸任何工料，不需要任何調整，從根本上杜絕了普通沖床沖制的生產安全隱患和產品質量隱患。
2、該線能利用卷料直接進行圓片生產，不需要進行卷料的縱剪和橫切處理，減少了生產工序，降低了生產的成本，減少了損傷卷料表面的可能，生產出的圓片保證無油污、無劃痕。
3、本線充分利用卷料的寬度，采用高精度伺服電機驅動系統控制，使圓片間距和圓片到料邊的距離減少到最小，從根本上減少?gòu)U料量，使原材料利用率達到80%以上。
4、生產速度可達到每分鐘40-55片，提高了生產效率。
5、由于采用模塊化的模具設計，當轉換圓片生產規格時，轉換時間可以減少到15分鐘以內。可生產圓片的直徑范圍從85 mm到750 mm。
6、先進的開卷系統、六重式校平機、高剛性的機械壓力機、自動碼垛系統等，保證了圓片產品的高質量。
生產線技術參數：
卷料寬度：500-1250，800-1400，1000-1600
卷料厚度：0.4-3.0，1.0-6.0
卷料重量：8000，10000
落料直徑：85-660，85-750，100-900
落料次數（spm）：40-55
壓力機公稱壓力（kN）：1250，1600，2000，2500
合金狀態
以1系，3系，5系，6系，居多。
狀態為O，H等。
